联排液压支架(智能化)技术与应用
2021-09-13
如何进一步提高巷道掘进作业的安全和效率,是当前煤炭行业面临的难题之一。联排液压支架(智能化)是一种新型巷道液压支架,它可以实现巷道快速掘进、巷道防冲击地压、综采工作面端头及超前支护、巷道替棚支护等。实践表明,应用效果良好。

一、技术简介

联排液压支架(智能化)(简称联排支架),国家发明专利号:ZL201010519539.X ZL201210127714.X ZL201710069349.4 ZL201822129672.9 ZL201921900144……等)是一种特殊类型液压支架,主要应用于煤(岩)巷道快速掘进时的临时支护(机掘、炮掘)、巷道防冲击地压、工作面端头支护、工作面超前支护、替换巷道支护(替棚)和复杂工作面支护等。

联排液压支架是 A、B两组条形顶梁和托梁相间组合,能自移,两组顶梁支 撑同一块顶板,一组前移时另一组支撑,对顶板有不间断的持续稳定的支护,支架所有动作由液压系统完成,可实现智能化,操作非常简单。

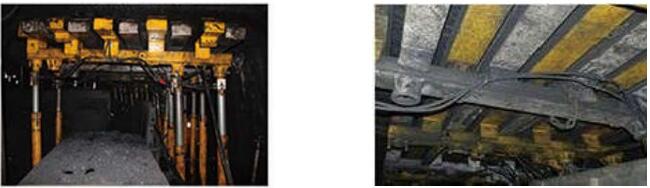

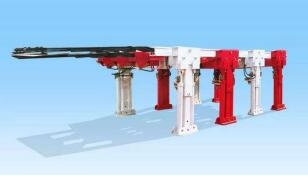

 联排支架实物照片
 联排支架实物照片

二、联排液压支架的特点

1. 两组顶梁相间排列,交替前移,对顶板有持续稳定的支护;
2. 支架有特殊的稳定机构,安全可靠;
3. 支架初撑力可控,不扰动顶板,保证顶板的稳定;
4. 能实现快速铺网,快速移架;
5. 能实现及时支护,安全有保证;
6. 根据巷道实际空间设计,占用巷道空间小;
7. 可以替换原巷道支护;
8. 个性化设计,能适应不同类型的巷道;
9. 支架自移,液压集中控制,操作简单,可实现智能化。

三、联排液压支架适应性

联排液压支架因其特殊结构和原理,广泛适用于各种类型巷道(隧道)的支护,包括矩形巷道、梯形巷道、拱形巷道和异形巷道等。适用范围如下:

1.煤(岩)快速掘进临时支护:机掘多掘一锚、机掘边掘边锚、快速炮掘;
2.工作面端头支护;
3.工作面超前支护;
4.替换巷道原支护(替棚);
5.立井支护;
6.锰矿、磷矿等非煤矿山巷道开拓;
7.水利、交通、铁路等隧道开拓。

 联排支架配合掘进机实现快速掘进图

 联排支架配合掘进机实现快速掘进图


四、典型应用介绍


1. 应用于快速掘进工作面

支架特点:

(1)能实现及时支护、安全有保证;
(2)对顶板有持续稳定的支护;
(3)支架有特殊的稳定机构,安全可靠;
(4)支架初撑力可控,不扰动顶板,保证顶板的稳定;
(5)能实现平行作业,提高掘进效率;
(6)个性化设计,对顶板适应性强;
(7)支架自移,液压集中控制,可实现智能化。

适应条件:

(1)适应机掘、炮掘;
(2)适应矩形巷道、梯形巷道、拱形巷道、异形巷道;
(3)适应锚网、钢棚等不同支护方式;
(4)支架技术参数可订制;
(5)可适用弯曲巷道。

工艺原理简图:

(1)快速炮掘:放炮后,支架的翻转梁可快速辅助铺网,及时支护顶板,可实现多工种平行做业,安全高效。


快速炮掘示意图
快速炮掘示意图

(2)快速综掘:“多掘一锚”和“边掘边锚”生产工艺,可实现不间断连续做业,提高掘进效率。

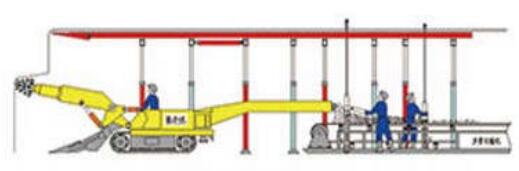

多掘一锚示意图
多掘一锚示意图

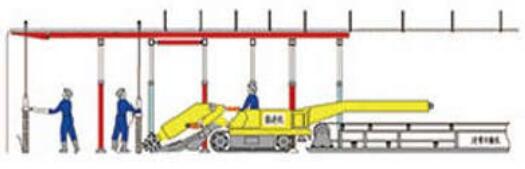

边掘边锚示意图
边掘边锚示意图


2.应用于巷道防冲击地压

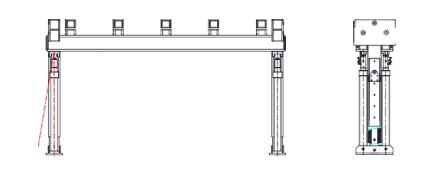

联排液压支架用于防冲击地压时,相当于若干个门式支架通过顺梁(与巷道走向平行的梁)铰接在一起,并且分成两组交错排列在一起的支架组合。如图 6 所示:A 组的门式支架与A 顶梁铰接在一起;B 组的门式支架与B 顶梁铰接在一起。两组通过推移千斤顶连在一起,移动时,一组支撑,另一组前移。


 用于巷道防冲示意图
 用于巷道防冲示意图


 支架特点(与门式支架比较):

(1)护顶面积大,支护强度高;
(2)支架能自移,可远程操控,不用人工和运输车搬运,快捷省人;
(3)根据巷道实际空间设计支架,占用底板面积小;
(4)对顶板适应性强;
(5)整体性好,稳定性强,抗冲击能力强;
(6)先进的三级让压设计,能有效保护设备和巷道 ;
(7)支架能远程操控,安全高效;
(8)特殊结构设计,能承受侧向力,支架安全性高。
(9)液压集中控制,可选配电液控制和智能化控制。

适应条件:

(1)适应矩形巷道、梯形巷道、拱形巷道、异形巷道;
(2)适应锚网、钢棚等不同支护方式;
(3)支架技术参数可订制;
(4)可适用弯曲巷道。

3.应用于工作面端头及超前支护

支架特点:

(1)对顶板有持续稳定的支护;
(2)护顶面积大,支护强度高,安全高效;
(3)根据巷道实际空间设计,占用巷道空间小;
(4)可以替换原巷道支护;
(5)个性化设计,对顶板适应性强;
(6)支架自移,液压集中控制,可实现智能化。

适应条件:

(1)适应矩形巷道、梯形巷道、拱形巷道、异形巷道;
(2)适应锚网、钢棚等不同支护方式;
(3)支架技术参数可订制;
(4)可适用弯曲巷道。

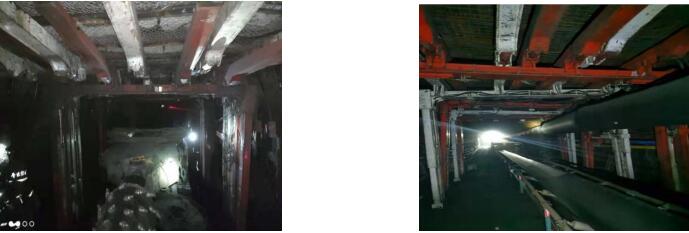

联排支架在综采工作面

        联排支架在综采工作面                       联排支架密集条形顶梁支端头的应用护效果图


4.应用于巷道替棚支护

支架特点:

(1)用于巷道端头、超前支护,可以替换原巷道支护;
(2)在支架保护下作业,安全高效;
(3)代替人工替棚,减轻劳动强度;
(4)液压系统辅助回收钢棚,钢棚回收率可达90%以上;
(5)液压集中控制,操作简单,可实现智能化。

适应条件:

(1)适用矩形巷道、梯形巷道、拱形巷道、异形巷道;
(2)钢棚支护巷道和其它需要替换支护巷道;
(3)支架技术参数可订制;
(4)可适用弯曲巷道。


 联排支架翻转拆装棚梁图
 联排支架翻转拆装棚梁图


 五、国内使用情况:

联排支架自发明以来,已应用了十年,产品经过多次改进,日臻完善。截止到目前国内用户有: 神华集团、山西焦煤集团、中煤集团、同煤集团、和郑煤集团等。用户反映使用联排支架后,不但解决了临时支护的安全问题,而且掘进速度也有很大提升。与国内掘进工作面原来使用的前探梁做临时支护相比较,有以下几点进步:

1、安全有保证;
2、操作简单;
3、工人劳动强度降低;
4、配合新的工艺,掘进进度至少提高30%以上;
5、实现智能化化后,节省用人70%左右。
